Faltenbalg für Linearführungen
Optimaler Schutz für Ihre Führungsbahnen, Gleitbahnen und Maschinenkomponenten
Zusammenfassung:
Faltenbälge für Linearführungen sind essenziell für den Schutz von Gleitbahnen und Maschinenkomponenten in industriellen Anwendungen. RC MODELES bietet mit über 40 Jahren Expertise maßgeschneiderte Führungsbahnabdeckungen aus innovativen Materialien wie TKVB und TKVA, die selbst extremen Umgebungen standhalten und die Lebensdauer Ihrer Maschinen deutlich verlängern.
Warum Linearführungen den besten Schutz verdienen
Linearführungen sind das Herzstück moderner Präzisionsmaschinen. Von CNC-Bearbeitungszentren über Werkzeugmaschinen bis zu automatisierten Produktionsanlagen – überall dort, wo präzise lineare Bewegungen gefordert sind, kommen Linearführungen zum Einsatz.
Doch genau diese hochpräzisen Komponenten sind extrem anfällig für Verschmutzung, Beschädigung und vorzeitigen Verschleiß.

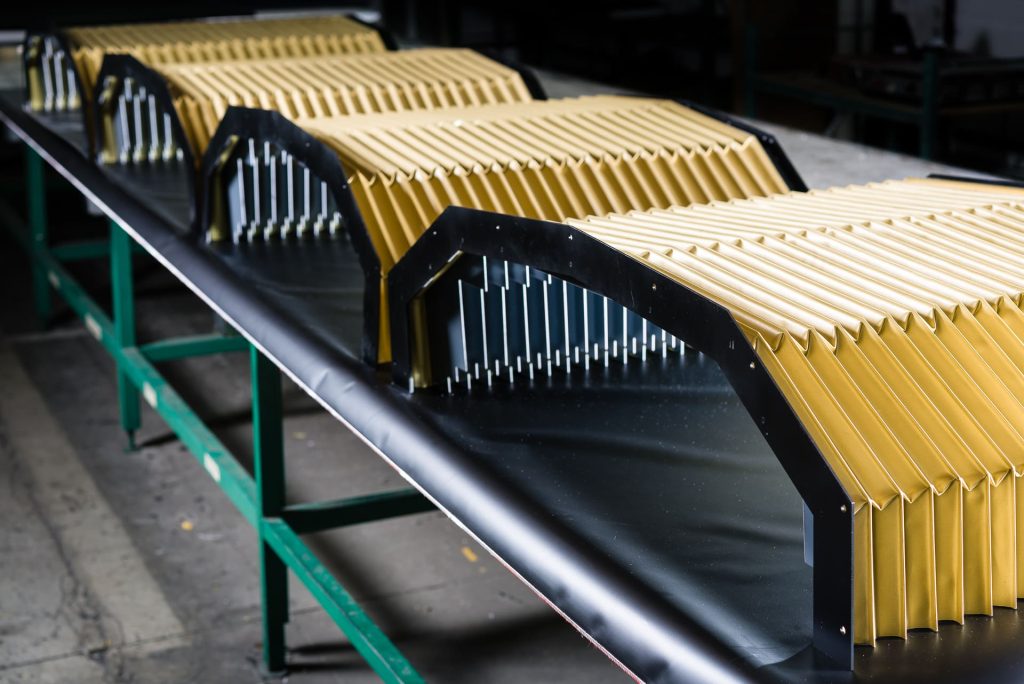

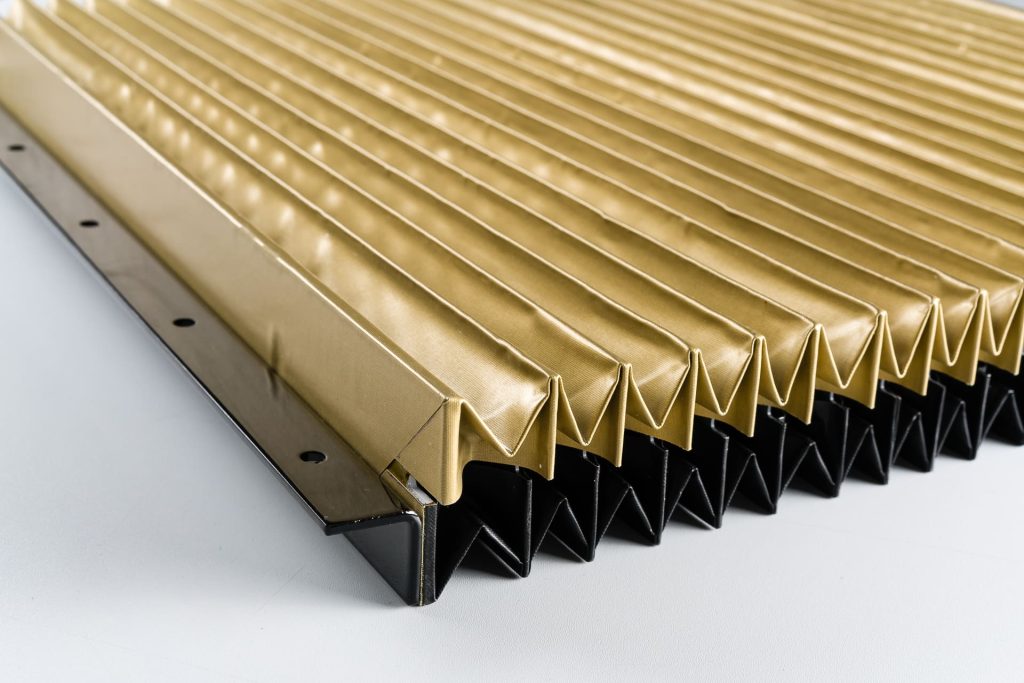

*Bild rechts: Akkordeonförmiger faltenbalg für Gleitbahnen aus TKVB
Die Konsequenzen ungeschützter Linearführungen
Kostspielige Betriebsausfälle
Wenn Späne, Staub oder Kühlmittel in die Gleitbahnen eindringen, führt dies zu erhöhter Reibung und Verschleiß. Die Folge: Ungeplante Maschinenstillstände, die in der Produktion mehrere tausend Euro pro Stunde kosten können.
Verlust der Maschinenpräzision
Verunreinigte Linearführungen verlieren ihre Genauigkeit. Toleranzen werden überschritten, Ausschuss steigt, und die Qualität der gefertigten Teile leidet erheblich.
Drastisch verkürzte Lebensdauer
Ohne adäquaten Schutz können Linearführungen ihre theoretische Lebensdauer von mehreren Jahren auf wenige Monate reduzieren. Ersatzinvestitionen werden notwendig – weit früher als geplant.
Sicherheitsrisiken am Arbeitsplatz
Offenliegende Gleitbahnen mit beweglichen Teilen stellen ein Verletzungsrisiko für Bediener dar. Quetschgefahr und umherfliegende Späne gefährden die Arbeitssicherheit.
Die Zahlen sprechen für sich: Laut Branchenstudien können ungeplante Maschinenstillstände die Produktionskosten um bis zu 15% erhöhen. Gleichzeitig verkürzt unzureichender Schutz die Lebensdauer von Linearführungen um durchschnittlich 40-60%.
Die Lösung: Maßgeschneiderte Faltenbälge für Linearführungen
Hier kommen Faltenbälge ins Spiel – eine bewährte und flexible Lösung zum Schutz Ihrer Linearführungen, Gleitbahnen und Führungsbahnabdeckungen.
RC MODELES hat sich mit über 40 Jahren Erfahrung als führender Spezialist für industrielle Schutzsysteme etabliert. Neben Faltenbälgen bieten wir auch Teleskopabdeckungen, Rolloabdeckungen und weitere Schutzsysteme an – je nach Ihren spezifischen Anforderungen.
Unsere Faltenbälge für Linearführungen werden individuell nach Ihren Anforderungen gefertigt und bieten zuverlässigen Schutz vor::
- Staub und Schmutzpartikeln, die die Präzision beeinträchtigen
- Metallspänen und heißen Spänen, die Beschädigungen verursachen
- Kühlmitteln und Schmierstoffen, die in die Mechanik eindringen
- Chemischen Substanzen, die Korrosion verursachen
- UV-Strahlung, die Materialien degradiert
- Mechanischen Einwirkungen, die die Komponenten beschädigen
Warum Faltenbälge eine flexible Lösung für Linearführungen sind
RC MODELES bietet verschiedene Schutzsysteme für Linearführungen an – von Faltenbälgen über Teleskopabdeckungen bis zu Rolloabdeckungen. Je nach Ihrer spezifischen Anwendung kann das eine oder andere System die optimale Lösung sein. Faltenbälge bieten dabei für viele Anwendungen spezifische Vorteile:
Faltenbälge aus beschichtetem Gewebe sind deutlich leichter als Metallschuppen oder Teleskopabdeckungen. Dies reduziert die Massenträgheit und ermöglicht höhere Verfahrgeschwindigkeiten bei gleichzeitig geringerem Energieverbrauch – ein wichtiger Faktor in Zeiten steigender Energiekosten.
Faltenbälge aus beschichtetem Gewebe erfordern keine besondere Wartung. Zudem sind sie in Monobloc-Bauweise ausgeführt und vollständig dicht – ohne Dichtsysteme, die ersetzt werden müssten, wie es beispielsweise bei Teleskopabdeckungen der Fall ist, die im Zerspanungsbereich häufig eingesetzt werden.
Faltenbälge lassen sich selbst in engen Maschinenumgebungen installieren und benötigen im zusammengefalteten Zustand (komprimierte Länge) nur wenig Platz.
Faltenbälge aus Gewebe arbeiten nahezu lautlos – ein Vorteil für das Arbeitsumfeld, insbesondere in Bereichen mit hohen akustischen Anforderungen. Gewicht und Trägheit reduzieren die Reibung.
Erstellen Sie Ihre individuellen Faltenbälge mit unserem Online Faltenbalg Konfigurator
Innovative Materialien für maximale Leistung
Die Materialauswahl ist entscheidend für die Lebensdauer und Leistungsfähigkeit Ihres Faltenbalgs für Linearführungen. RC MODELES bietet verschiedene Gewebeoptionen, die exakt auf Ihre Einsatzbedingungen abgestimmt werden:
Ideal für den Einsatz in ölhaltigen Umgebungen und bei moderaten Temperaturen.
Polyurethan-beschichtete Gewebe bieten:
- Hervorragende Beständigkeit gegen Öle und Schmierstoffe
- Gute Abriebfestigkeit
- Flexibilität über einen weiten Temperaturbereich
- Wirtschaftliches Preis-Leistungs-Verhältnis
In unserem Sortiment sind zwei Stärken des Polyester/Polyurethan-Gewebes erhältlich:
- 0,2 mm für eine minimale komprimierte Länge
- 0,4 mm für eine höhere Widerstandsfähigkeit
Wussten Sie schon? Das TKVB-Gewebe wurde von RC MODELES entwickelt und ist eine Exklusivität des Unternehmens!
TKVB steht für ein aramidverstärktes Spezialgewebe, das selbst extremsten Bedingungen standhält:
- Temperaturbeständigkeit bis 300°C – ideal für Bereiche mit heißen Spänen
- Schweißspritzer-Resistent – schützt vor funkensprühenden Bearbeitungsprozessen
- Schnittfestigkeit – Kevlar®-Fasern bieten hervorragenden Schutz gegen scharfkantige Späne
- UV-beständig – keine Materialdegradation durch Sonneneinstrahlung
- Reißfest – langlebig selbst bei intensiver mechanischer Beanspruchung
TKVA ist die Weiterentwicklung des TKVB-Gewebes mit zusätzlichen Eigenschaften:
- Alle Vorteile von TKVB
- ANTISTATISCHE Beschichtung – verhindert elektrostatische Aufladung
- Verstärktes Kevlar®-Gewebe – noch höhere mechanische Festigkeit
- Ideal für die mechanische Bearbeitung mit hoher Späneintensität
Diese innovativen Materialien ermöglichen es, dass unsere Faltenbälge für Linearführungen selbst in anspruchsvollsten Umgebungen wie Schweißanlagen, Fräsmaschinen mit intensivem Spänebeschuss oder chemisch aggressiven Produktionsprozessen zuverlässig funktionieren.
Maßgeschneiderte Anpassung für jede Anwendung
Jede Maschine ist anders. Deshalb werden alle Führungsbahnabdeckungen und Faltenbälge für Linearführungen von RC MODELES individuell nach Ihren Vorgaben gefertigt:
Unsere Techniker nehmen exakte Aufmaße vor Ort oder arbeiten nach Ihren Angaben und CAD-Zeichnungen, die Sie uns über unseren Online Konfigurator [HIER] schicken können. So entstehen Gleitbahnschützer, die perfekt zu Ihren Linearführungen passen – kein Spiel, keine Ungenauigkeiten.

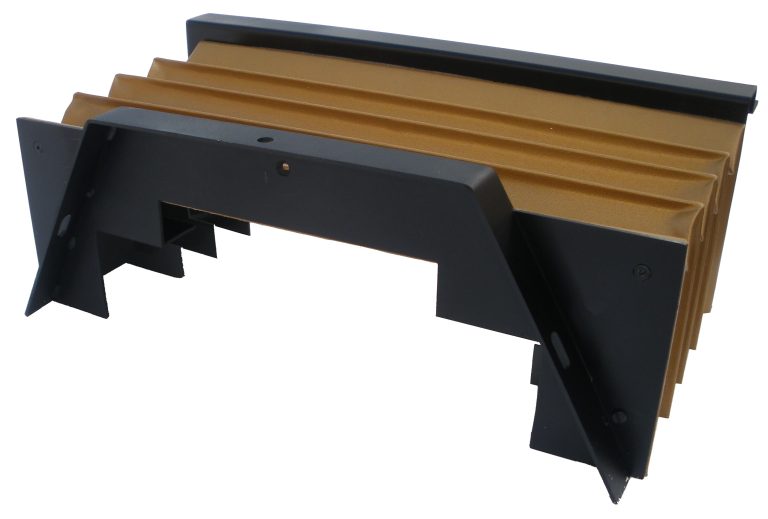

Je nach Anforderung können die Endstücke der Führungsbahnabdeckungen aus verschiedenen Materialien gefertigt werden:
- PVC-Endstücke: Leicht, kostengünstig, für Standardanwendungen
- Aluminium-Endstücke: Höhere Stabilität, bessere Hitzebeständigkeit
- Stahl-Endstücke: Maximale Robustheit für schwere industrielle Anwendungen
Ob für Schwalbenschwanzführungen, Profilschienenführungen oder Kugelumlaufführungen – wir passen die Verstärkungsprofile individuell an Ihre spezifische Linearführung an.
Sie können uns auch gerne Ihre Referenzen für Schienen, Pläne für Gleitschutzvorrichtungen oder bestehende Faltenbälge zur Nachfertigung mitteilen.
Zubehör für optimale Leistung Ihrer Linearführung
Um die Lebensdauer und Funktionalität Ihrer Faltenbälge für Linearführungen weiter zu optimieren, bietet RC MODELES verschiedenes Zubehör:

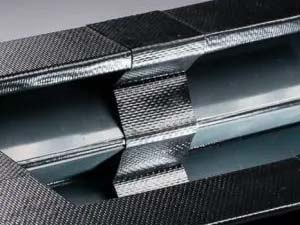

Zusätzlicher mechanischer Schutz des Gewebes bei direktem Spänebeschuss auf Führungsbahnen. Die Edelstahlschuppen werden auf die Außenseite des Faltenbalgs aufgebracht und schützen das Gewebe vor scharfen, heißen Spänen. Sie werden häufig vertikal (Y-Achse) in der Nähe der Spindel an der Maschinenvorderseite eingesetzt.
Einsatzbereich: Fräsmaschinen mit intensivem Späneflug, Drehmaschinen, Schleifmaschinen
Passgenauer Anschluss an Ihre Linearführung für maximalen Schutz und einfache Montage. Individuell nach Ihren Schienenprofilen gefertigt.
Für besseres Gleiten bei Maschinen mit hohen Verfahrgeschwindigkeiten auf Gleitbahnen. Reduzieren die Reibung und verlängern die Lebensdauer des Faltenbalgs.
Ideal für: Linearführungen mit großem Querschnitt, Hochgeschwindigkeits-Bearbeitungszentren, Portalfräsmaschinen
Optimale Verteilung der Ausdehnung für vertikale oder großformatige Faltenbälge auf Linearführungen. Der Auszugsbegrenzer verteilt die Faltenöffnung gleichmäßig über die gesamte Länge des Balgs, ohne dabei seine maximale Länge zu erreichen.
Vorteil: Verhindert ungleichmäßige Belastung einzelner Falten und verlängert die Lebensdauer signifikant.
Vielseitige Anwendungsbereiche in der Industrie
Faltenbälge für Linearführungen von RC MODELES finden in zahlreichen Branchen und Anwendungen Verwendung:
CNC-Werkzeugmaschinen und Bearbeitungszentren
In Fräsmaschinen, Drehmaschinen und Bearbeitungszentren schützen unsere Gleitbahnschützer die empfindlichen Linearführungen vor Spänen, Kühlmitteln und mechanischen Einwirkungen. Die X-, Y- und Z-Achsen bleiben präzise und funktionstüchtig.
Präziser Schutz für Führungsbahnen an Hochgeschwindigkeits-Bearbeitungszentren in Fertigungslinien, Roboterzellen und automatisierten Montagelinien. Zuverlässigkeit und Langlebigkeit sind hier besonders kritisch.
Hochleistungs-Linearführungen mit speziellem Gleitbahnschutz für sehr lange Führungsbahnen bei der Bearbeitung von Flugzeugbauteilen. Die Anforderungen an Präzision und Materialqualität sind hier besonders hoch.
Faltenbälge für Linearführungen finden ebenfalls häufig in Schweißeinrichtungen – sowohl in Schweißroboterlinien als auch an stationären Schweißmaschinen. Der Schutz vor Schweißspritzern und Funkenflug ist hier entscheidend.
Schutz vor Holzstaub und Spänen, die stark abrasiv sind und sich andernfalls in den Linearführungen festsetzen und zu erhöhtem Verschleiß führen würden.
Führungsbahnabdeckungen aus lebensmitteltauglichen Materialien, die den hygienischen Anforderungen entsprechen und einfach zu reinigen sind.
Präzise Linearführungen in Analysengeräten, Blutprobenautomaten und medizinischen Bearbeitungsmaschinen benötigen zuverlässigen Schutz bei gleichzeitig höchster Präzision.
RC CHRONO – Express-Reparaturservice für minimale Ausfallzeiten
Ein defekter Faltenbalg kann zu ungeplanten Produktionsstopps führen. Mit unserem RC CHRONO Express-Service minimieren Sie Ausfallzeiten:
Schnelle Produktion Ihrer benötigten Führungsbahnabdeckung – auch bei Sonderanfertigungen
Beschleunigte Lieferung Ihrer neuen Faltenbälge für Linearführungen direkt zu Ihnen
Minimale Ausfallzeiten durch professionelle Installation durch unsere Techniker Ihr Vorteil: Statt mehrerer Wochen Wartezeit können Sie mit RC CHRONO bereits nach wenigen Tagen wieder produzieren.
Erstellen Sie Ihre individuellen Faltenbälge mit unserem Online Faltenbalg Konfigurator
Warum RC MODELES Ihr Partner für Linearführungsschutz sein sollte
Umfassendes Produktportfolio
RC MODELES bietet nicht nur Faltenbälge, sondern ein komplettes Spektrum an Schutzsystemen: Teleskopabdeckungen, Rolloabdeckungen, Kompensatoren und weitere maßgeschneiderte Lösungen. Wir analysieren Ihre spezifischen Anforderungen und empfehlen das optimale Schutzsystem für Ihre Anwendung.
Über 40 Jahre Erfahrung
Seit mehr als vier Jahrzehnten entwickelt und fertigt RC MODELES Schutzlösungen für industrielle Maschinen. Diese Expertise fließt in jedes einzelne Produkt ein.
Exklusive Materialinnovationen
Die Gewebe TKVB und TKVA wurden von RC MODELES entwickelt und sind auf dem Markt einzigartig – mit einer speziellen Hochtemperatur-Antihaftbeschichtung. Sie bieten einen Schutz, den Standardmaterialien nicht leisten können.
Maßgeschneiderte Lösungen
Keine Standardware von der Stange. Jeder Faltenbalg wird individuell nach Ihren Anforderungen gefertigt – für perfekte Passform und optimale Leistung.
Umfassende Beratung
Unsere Techniker arbeiten eng mit Ihnen zusammen, um die optimale Lösung für Ihre spezifische Anwendung zu entwickeln. Ob es um Materialauswahl, Dimensionierung oder Zubehör geht – wir beraten Sie kompetent.
Online-Konfigurator für schnelle Angebote
Mit unserem innovativen Online-Konfigurator können Sie Ihre Faltenbälge für Linearführungen selbst konfigurieren:
- Echtzeit-Visualisierung Ihrer Schutzlösung
- Sofortige Preiskalkulation
- Technische Machbarkeitsprüfung
- Direkte Angebotsanfrage mit transparenter Lieferzeit
Made in France – Qualität, die überzeugt
Entwicklung und Produktion in Frankreich nach höchsten Qualitätsstandards. Kurze Wege und schnelle Reaktionszeiten für den deutschen Markt.
Expertentipps für die optimale Auswahl
Ermitteln Sie präzise, welchen Belastungen Ihre Linearführung ausgesetzt ist:
- Temperaturbereich
- Art der Verschmutzung (trocken/nass)
- Chemische Belastungen
- Mechanische Einwirkungen
Je genauer die Analyse, desto besser können wir die optimale Materialkombination empfehlen.
Bei hohen Verfahrgeschwindigkeiten empfehlen sich Gleitkufen, um die Reibung zu minimieren und die Lebensdauer zu erhöhen.
Überlegen Sie, ob Sie regelmäßigen Zugang zu den Linearführungen benötigen. In diesem Fall können Faltenbälge mit Reißverschluss eine sinnvolle Option sein. Mehr zu Faltenbälgen mit Reißverschluss erfahren Sie hier: Faltenbälge mit Reissverschluss
Ein hochwertiger Faltenbalg mag in der Anschaffung etwas teurer sein, amortisiert sich aber schnell durch längere Lebensdauer und vermiedene Ausfallzeiten.
Industrie 4.0 und die Zukunft des Maschinenschutzes
Die Industrie entwickelt sich stetig weiter.
Moderne Linearführungen werden zunehmend mit Sensoren zur Zustandsüberwachung ausgestattet – ein wichtiger Schritt in Richtung Predictive Maintenance. Diese intelligenten Systeme können Verschleiß frühzeitig erkennen und Wartungsarbeiten optimal planen.
Doch auch die beste Sensorik kann den mechanischen Schutz nicht ersetzen. Vielmehr ergänzen sich beide Ansätze: Während Faltenbälge den physischen Schutz gewährleisten, ermöglichen Sensoren die kontinuierliche Überwachung des Maschinenzustands.
RC MODELES arbeitet kontinuierlich an der Weiterentwicklung seiner Produkte, um auch zukünftigen Anforderungen gerecht zu werden. Neue Materialien, verbesserte Fertigungsverfahren und innovative Designs sorgen dafür, dass unsere Faltenbälge für Linearführungen State-of-the-Art bleiben.
Optimieren Sie Ihre Produktion mit RC MODELES
Faltenbälge für Linearführungen sind weit mehr als einfache Schutzabdeckungen. Sie sind Investitionen in:
- Maschinenverfügbarkeit: Weniger Ausfallzeiten bedeuten mehr Produktivität
- Präzision: Geschützte Linearführungen behalten ihre Genauigkeit über Jahre
- Wirtschaftlichkeit: Längere Lebensdauer reduziert Ersatzinvestitionskosten
- Arbeitssicherheit: Geschlossene Systeme schützen Ihre Mitarbeiter
Mit über 40 Jahren Erfahrung, innovativen Materialien wie TKVB und TKVA sowie maßgeschneiderten Lösungen für jeden Anwendungsfall ist RC MODELES Ihr idealer Partner für Gleitbahnschützer und Führungsbahnabdeckungen.
Schützen Sie Ihre Investition. Verlängern Sie die Lebensdauer Ihrer Maschinen. Reduzieren Sie Ihre Betriebskosten.
Jetzt Ihre maßgeschneiderte Lösung konfigurieren
Nutzen Sie unseren Online-Konfigurator, um innerhalb weniger Minuten Ihre individuelle Lösung zu erstellen. Oder kontaktieren Sie uns direkt – unsere Experten beraten Sie gerne persönlich und entwickeln gemeinsam mit Ihnen die optimale Schutzlösung für Ihre Linearführungen.
RC MODELES – Ihr Partner für professionellen Maschinenschutz seit über 40 Jahren.
Haben Sie Fragen zu Faltenbälgen für Linearführungen, Gleitbahnschützern oder Führungsbahnabdeckungen? Unsere Techniker stehen Ihnen mit ihrer Expertise zur Verfügung.
Kontaktieren Sie uns gerne für eine unverbindliche Beratung
Oder nutzen Sie direkt unseren Faltenbalg-Konfigurator hier:
